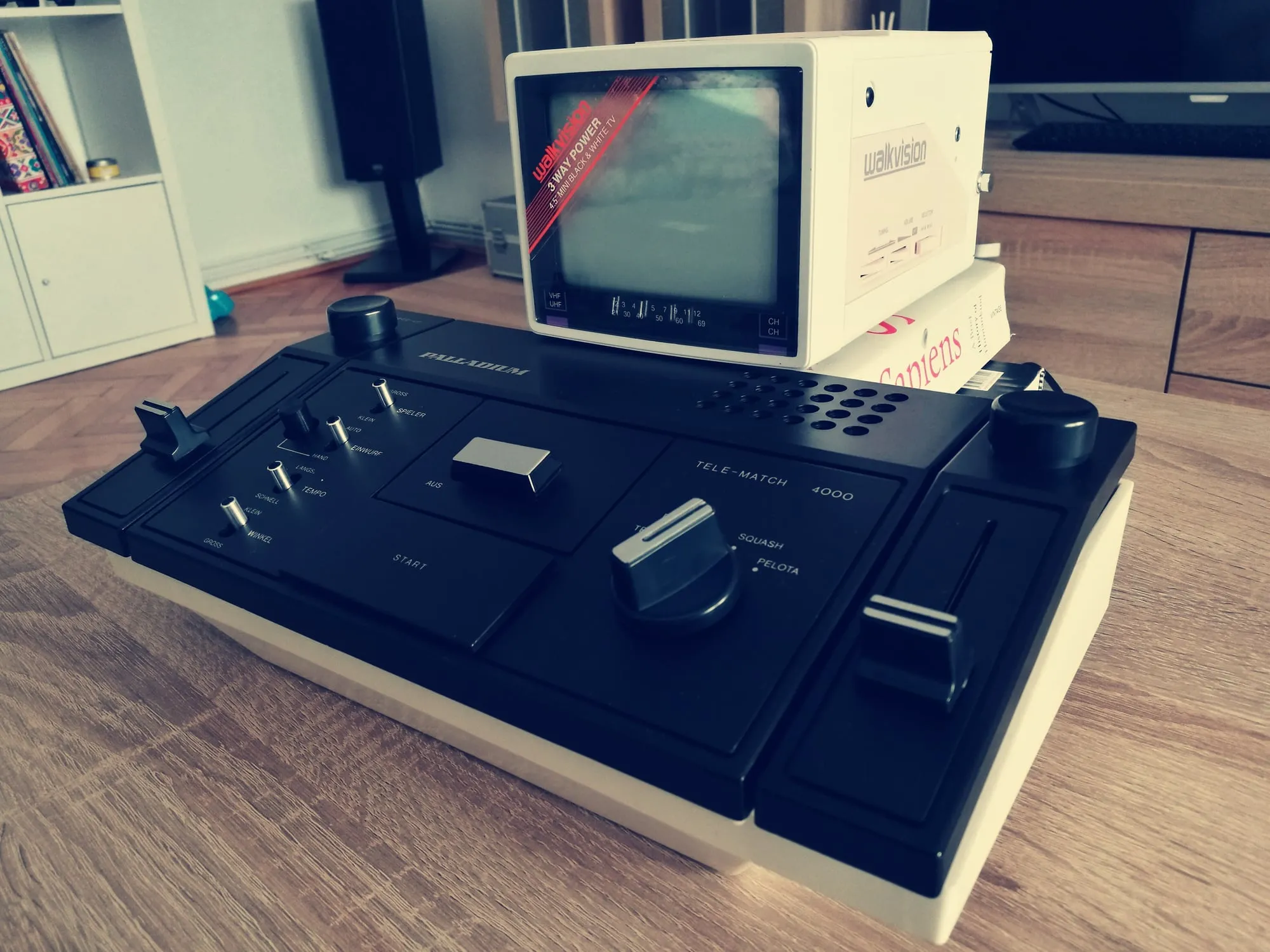

Palladium Tele-Match 4000 provine de la o divizie a companiei de vânzări prin corespondență cunoscută în Germania ca Neckermann. Consola a fost produsă sub licența americană MAGNAVOX și folosea circuitul integrat original AY-3-8500 „Ball & Paddle”.

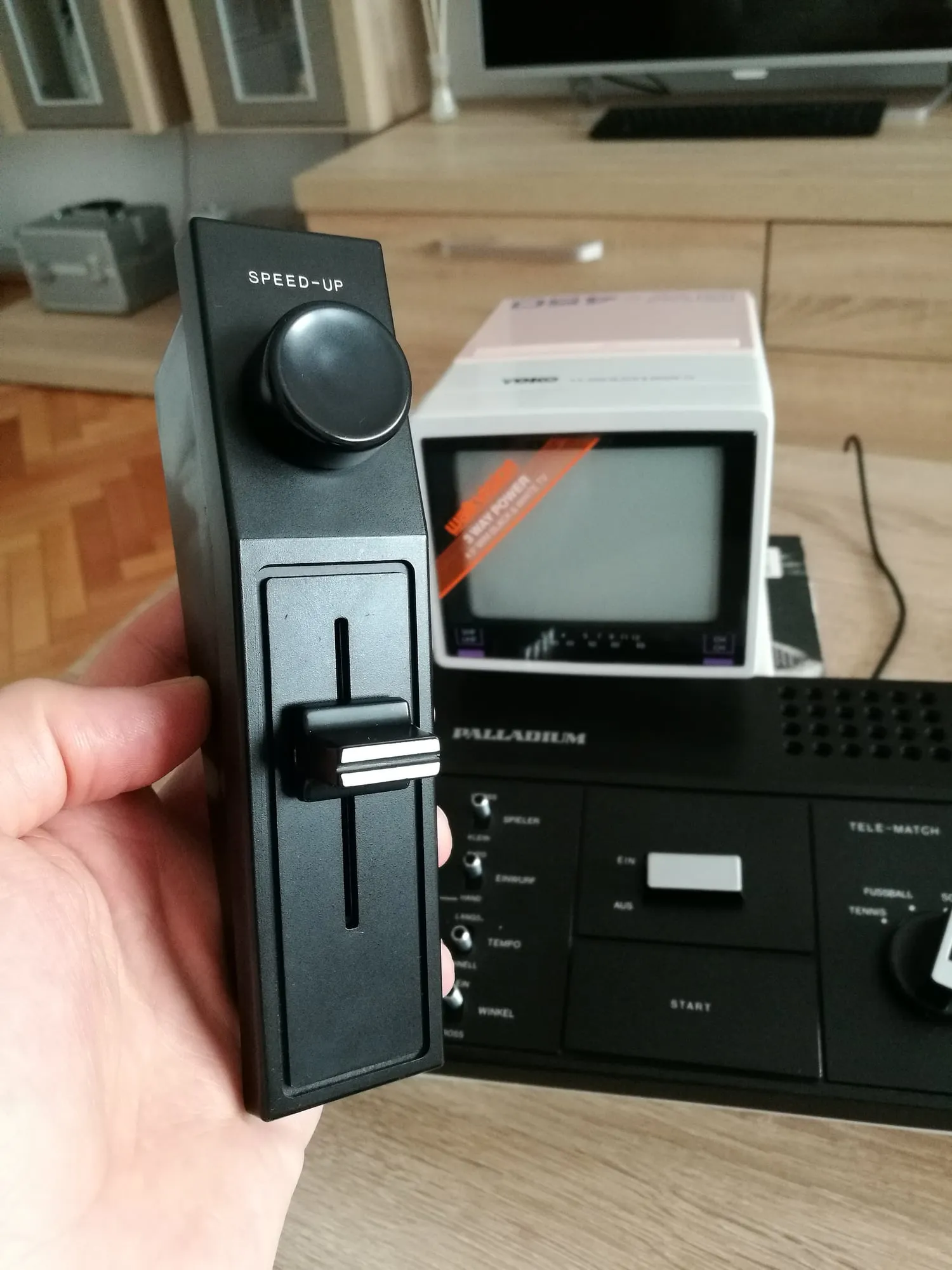

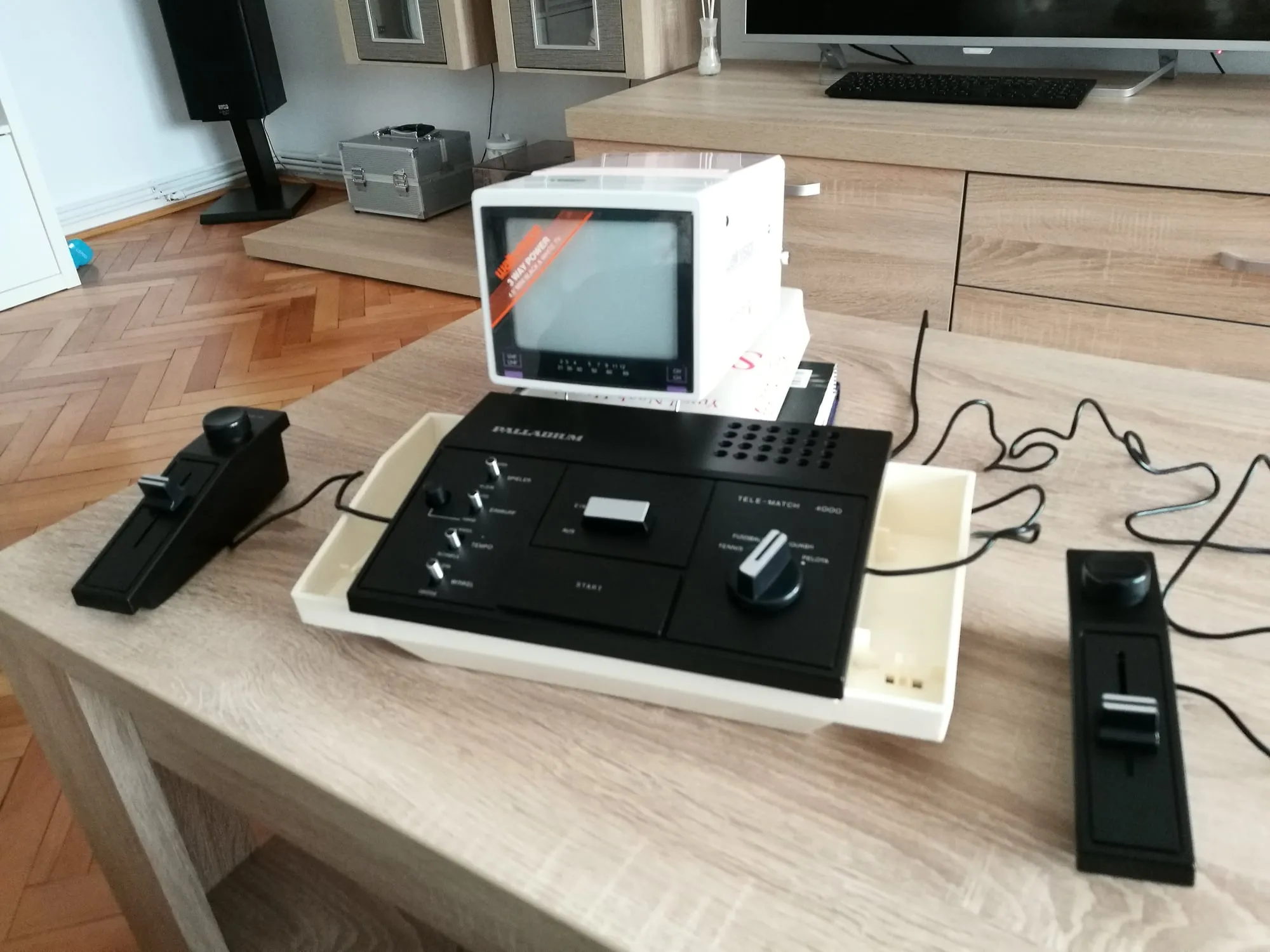

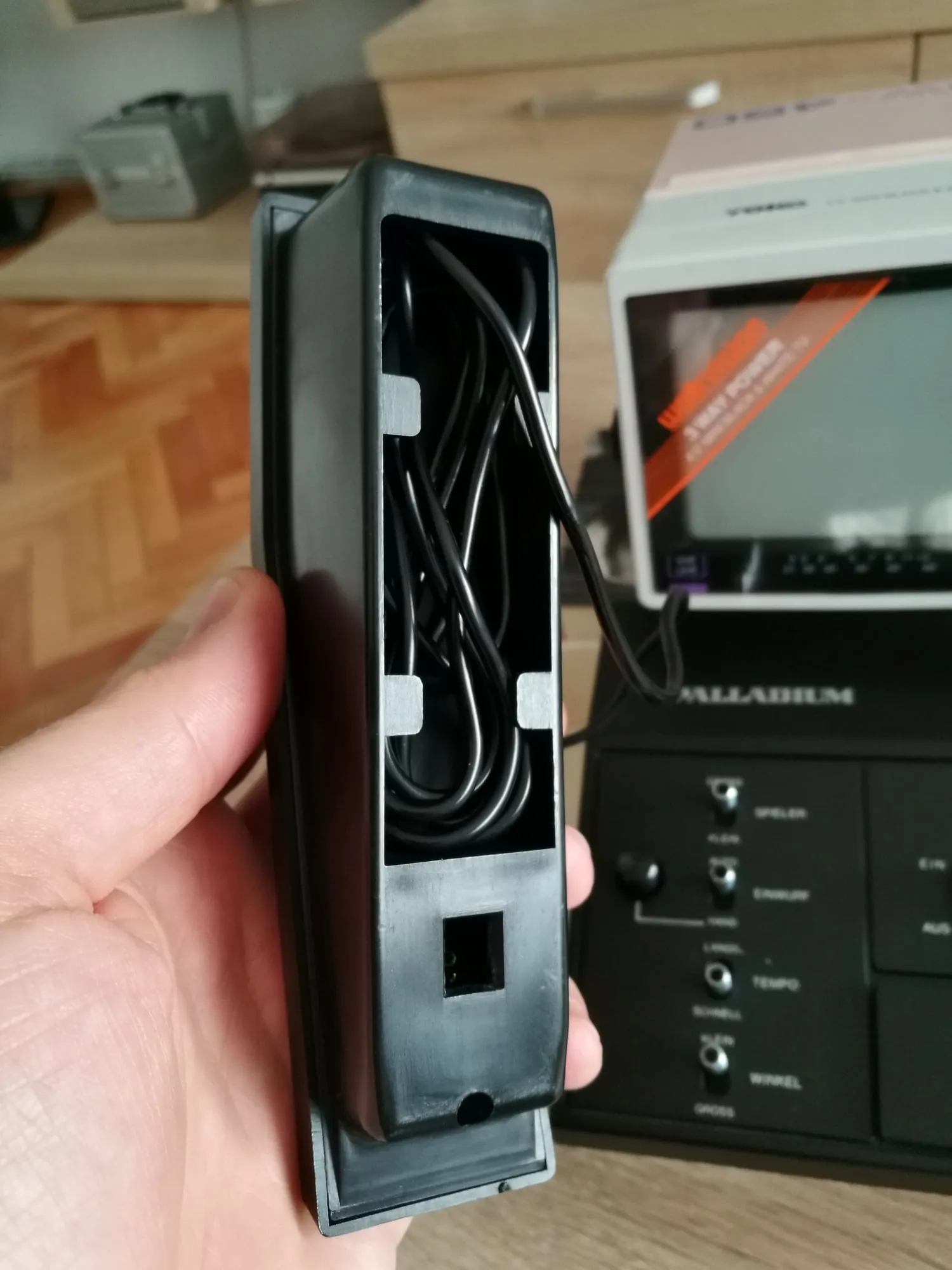

| Specificații: întrerupător ON/OFF, buton RESET, buton rotativ SELECT GAME, comutator BAT SIZE (mică/mare), comutator BALL SPEED (lent/rapid), comutator ANGLE 40°/20°, comutator SERVE (manual/automat), controlere detașabile (glisoare cu buton), difuzor încorporat, suport pentru TV alb-negru PAL, alimentare 9 V c.a. sau 6 x baterii de 1,5 V Jocuri: Tenis, Fotbal, Squash, Pelota (Solo) |

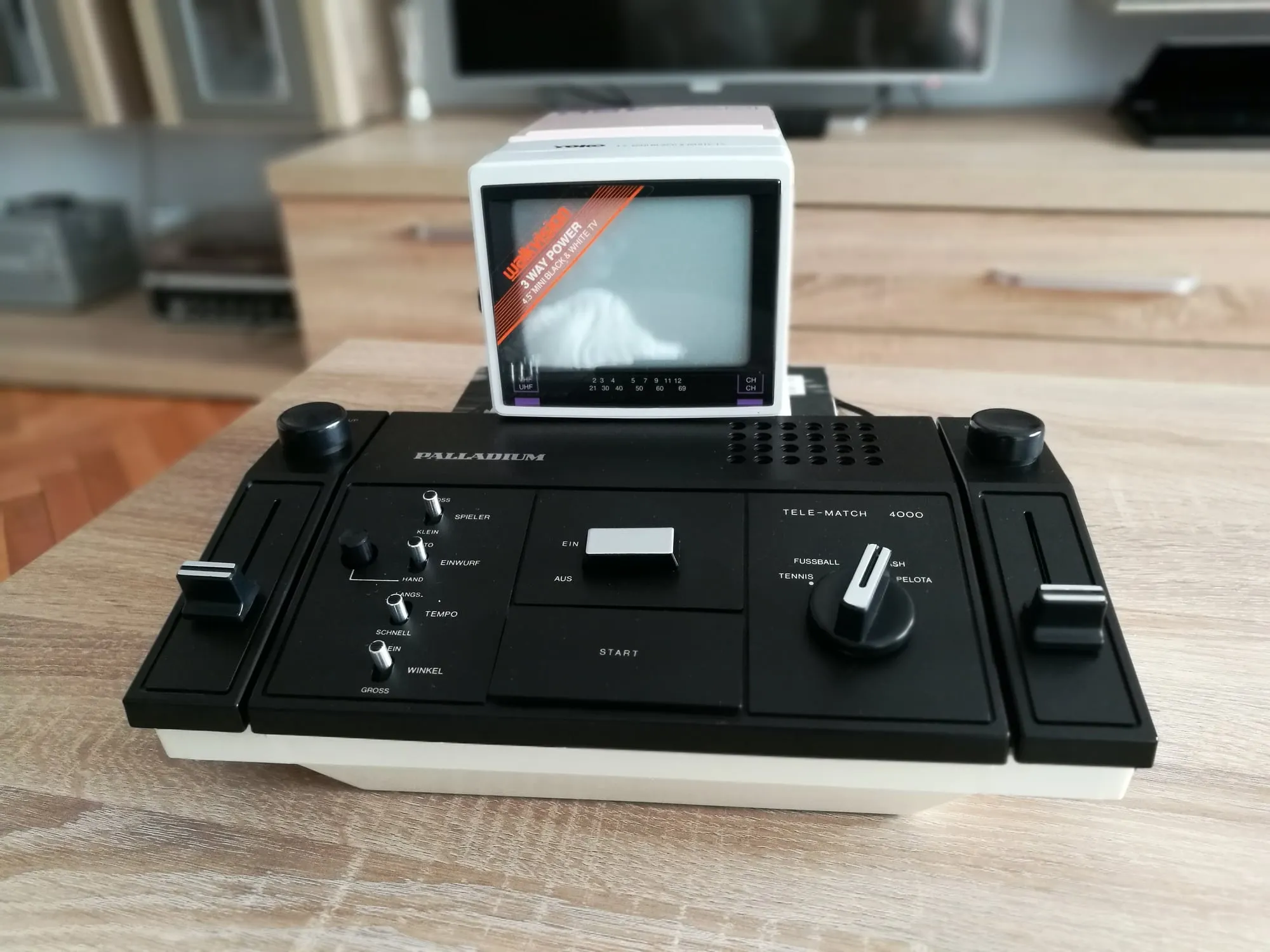

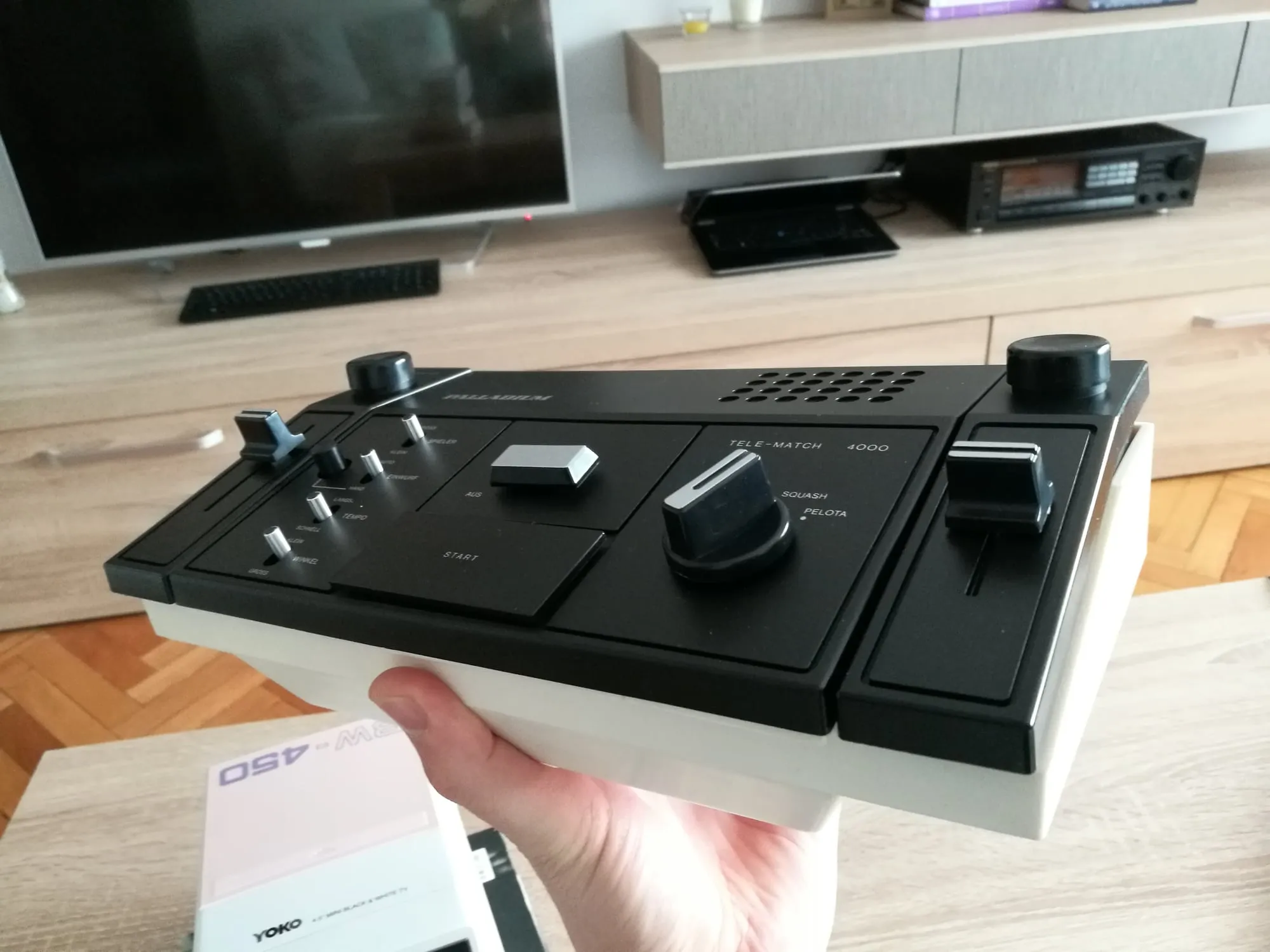

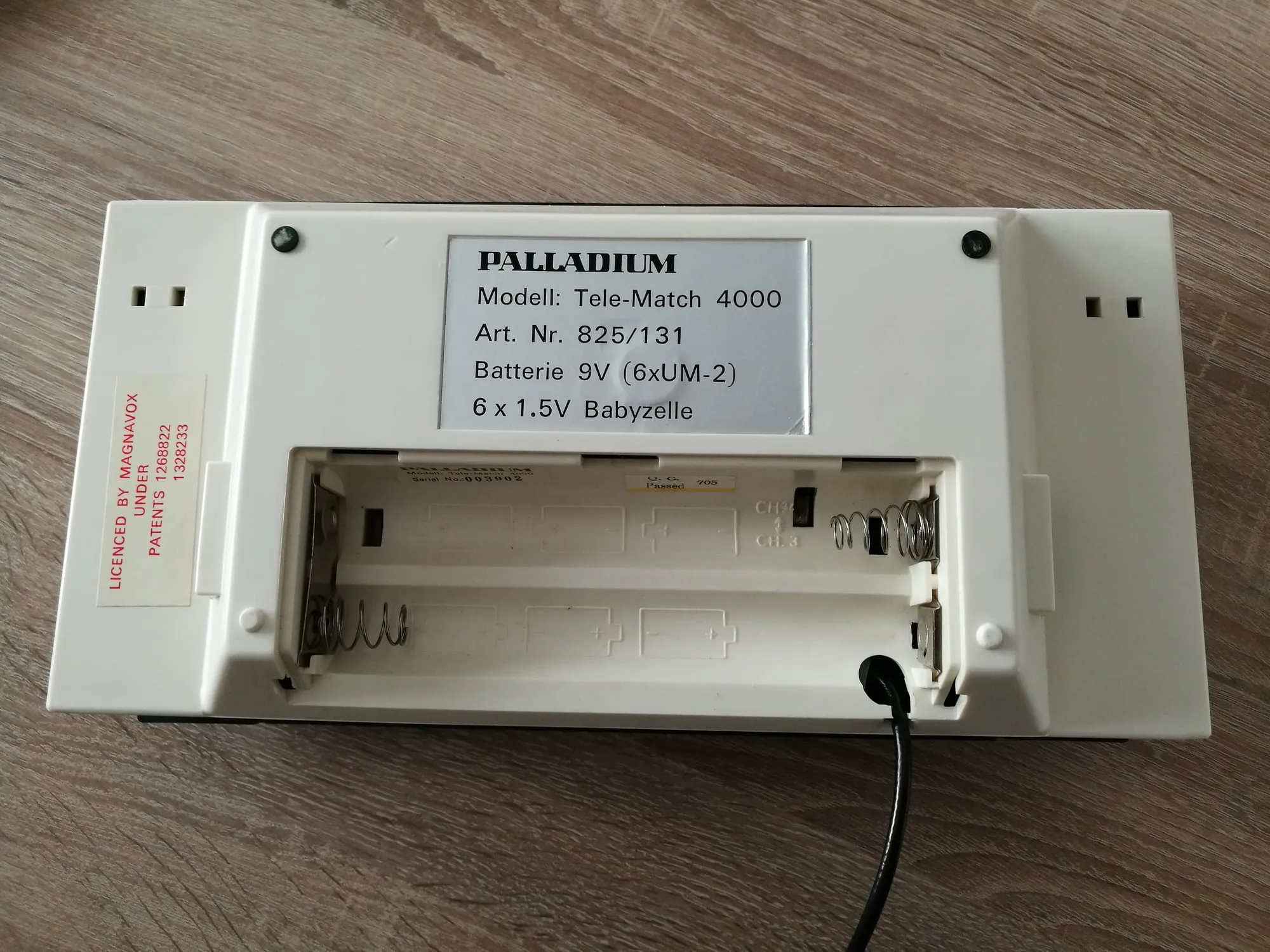

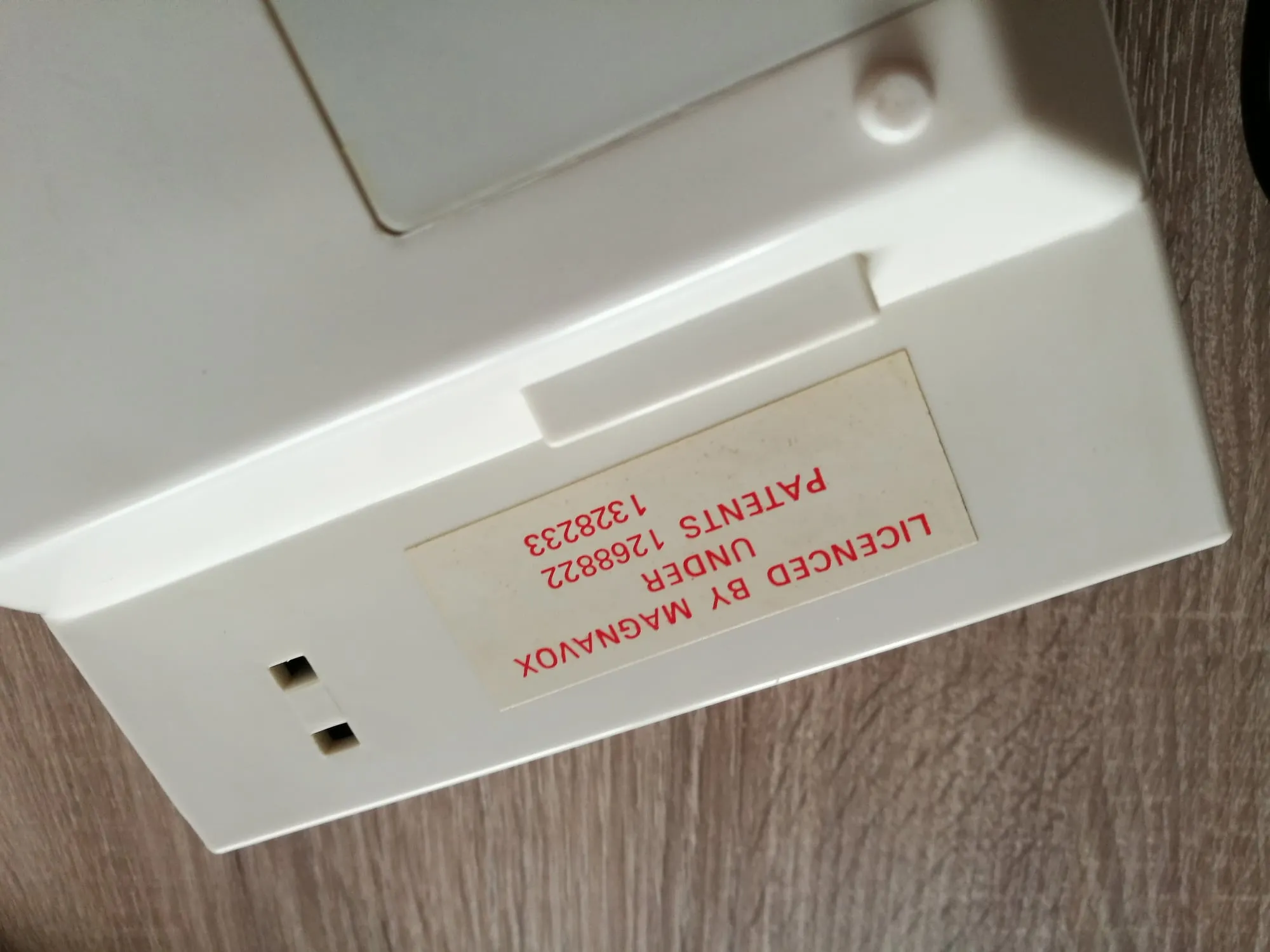

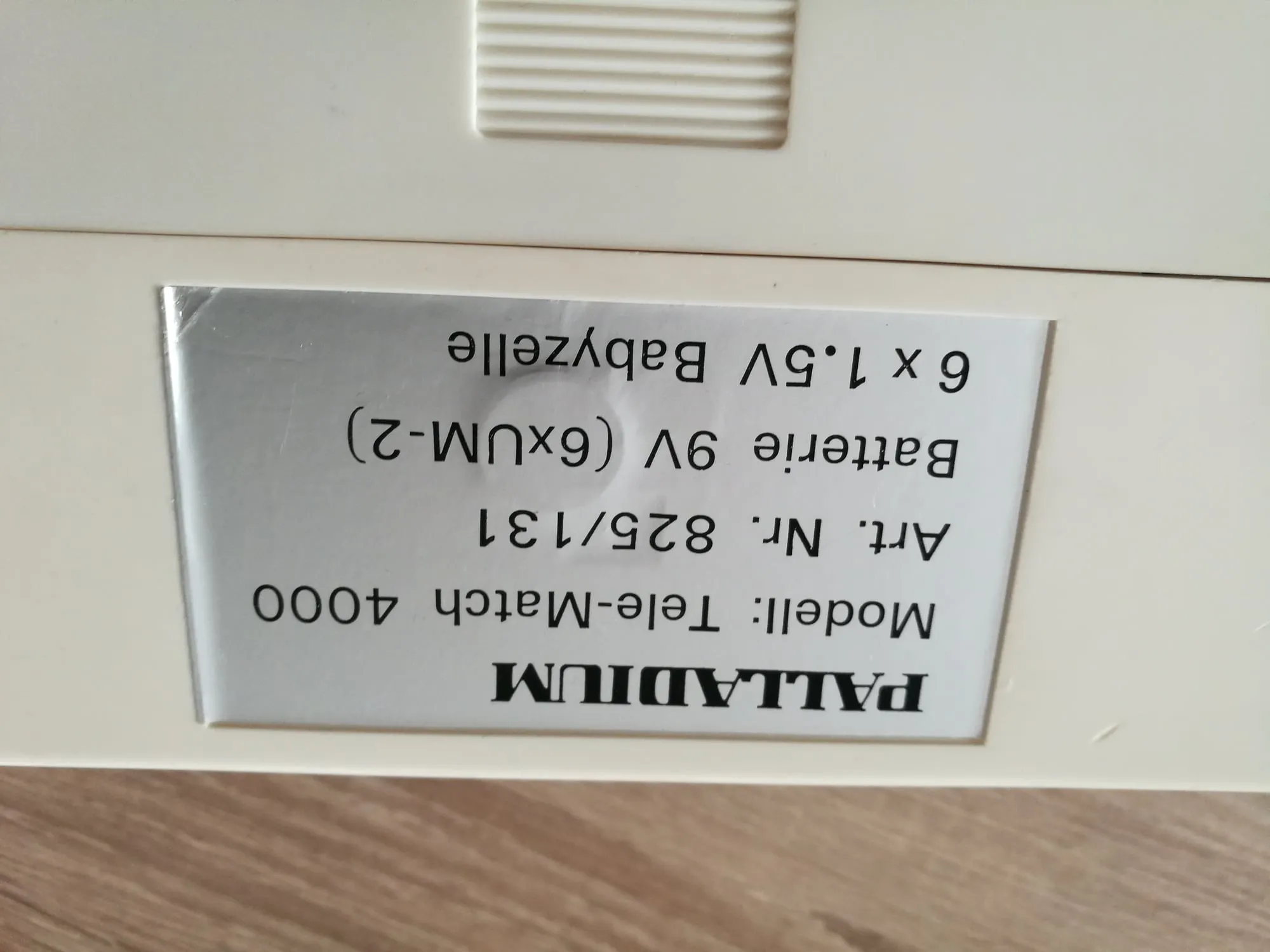

| Modelul Palladium (825/131), sau Palladium Tele-Match 4000, s-a vândut în multe țări sub diferite nume, dar versiunea vândută de Palladium era superioară tuturor datorită calității construcției. Această consolă este licențiată de Magnavox (eticheta de dedesubt). |
Am cumpărat această consolă de la un talcioc și, cumva, mă așteptam să funcționeze, judecând după faptul că arăta ca nouă. Am primit doar consola, fără cutie și fără adaptorul de 9 V \ 500 mA c.c.
Am cumpărat imediat un adaptor de 9 V 600 mA și am conectat-o. Consola era moartă…

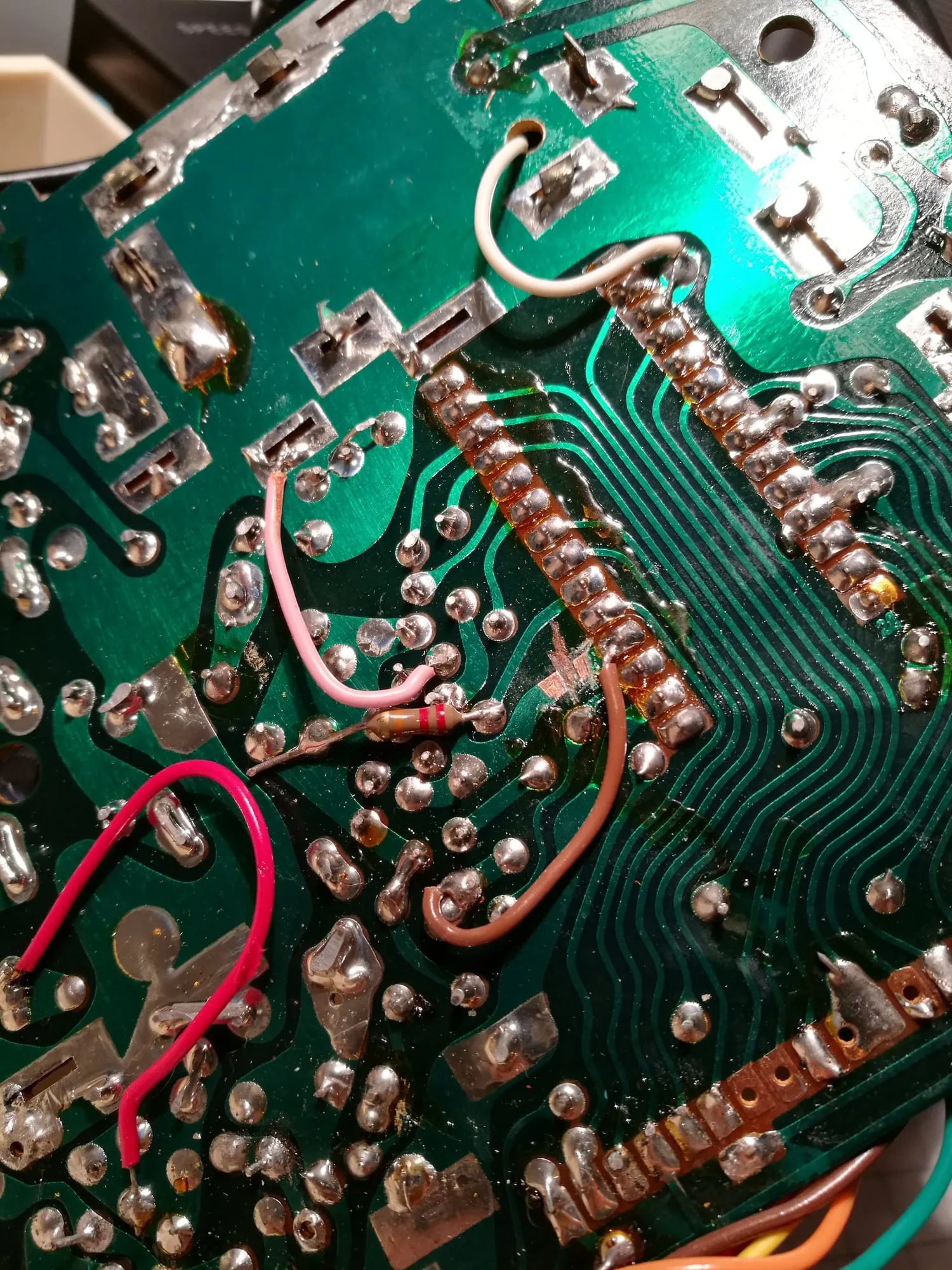

Am deschis cu grijă carcasa și am văzut un fir dezlipit în interior, iar condensatorul de 470 uF \ 16 V era uscat. După ce am înlocuit condensatorul și am lipit firul, am observat că cipul ay-3-8500 nu primea Vcc.
După o scurtă căutare pe internet, am găsit schema de pini a cipului.

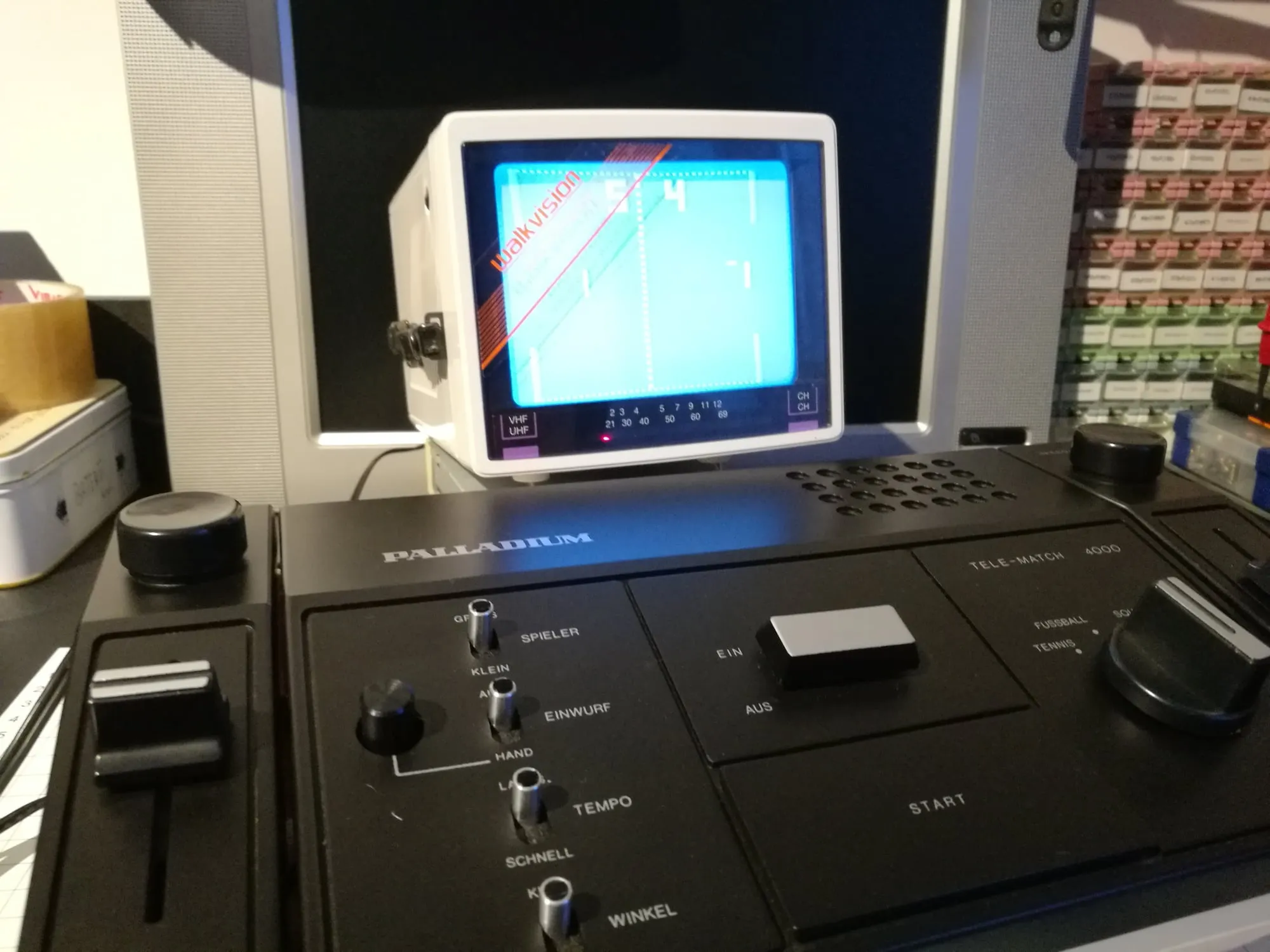

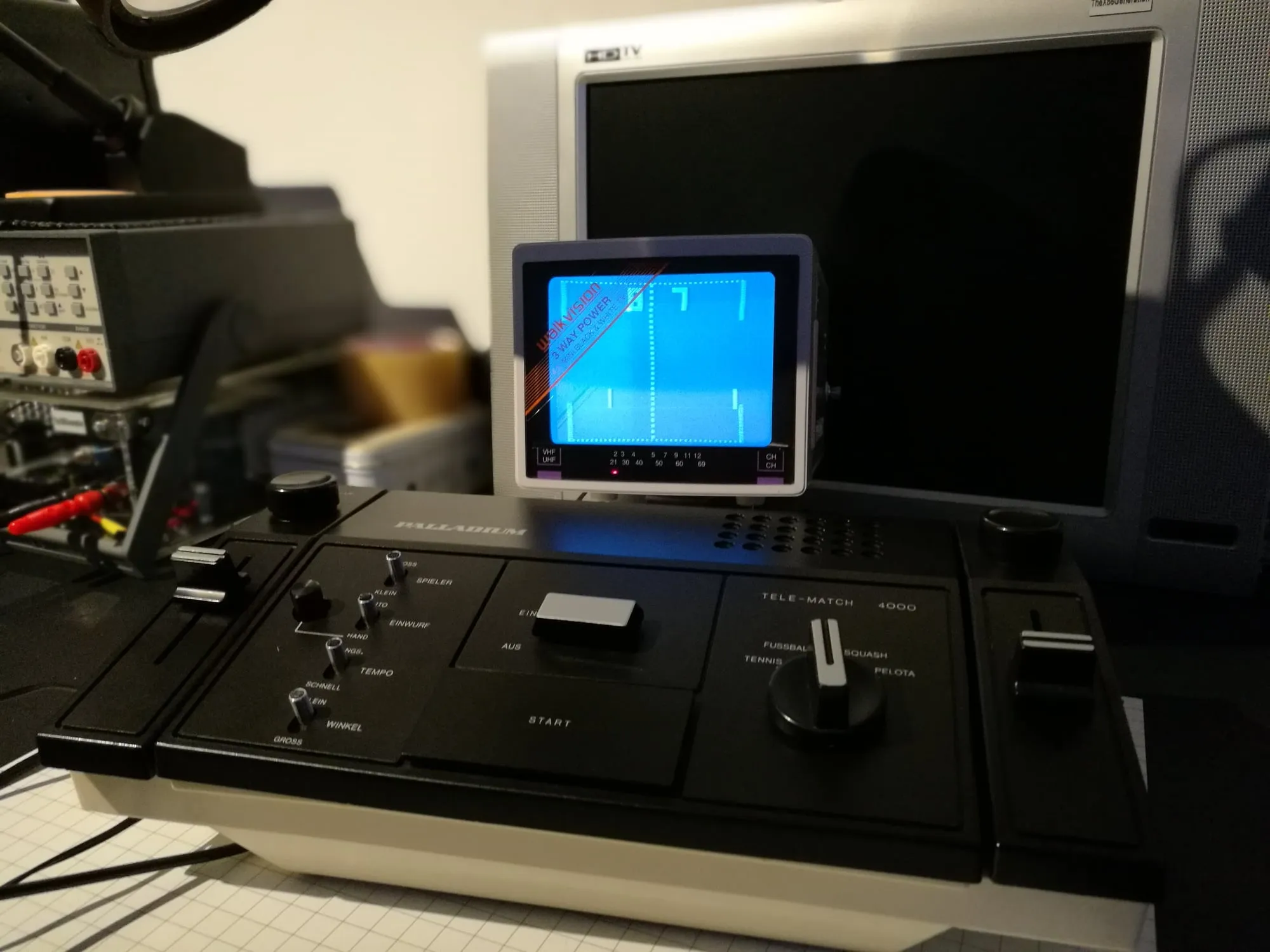

Acum trebuia doar să mă asigur că pinul 4 al cipului primește curent. ay-3-8500 funcționează cu orice tensiune între 5 și 9 V. Am luat direct +9 V de la conectorul de alimentare la pinul 4 și a fost magie instantanee!
